Connecteur Electrique Rapide Démontable 3 Pôles

Connecteur Electrique Rapide

L'évolution du secteur industriel nécessite des systèmes de connexion toujours plus performants. Les solutions de support d'éclairage professionnel, de câblage d'infrastructure, de carte machine et de connexions hybrides pour la transmission de puissance/données sont des solutions proposées par notre entreprise ACLP pour soutenir les projets de câblage électrique dans l'industrie…

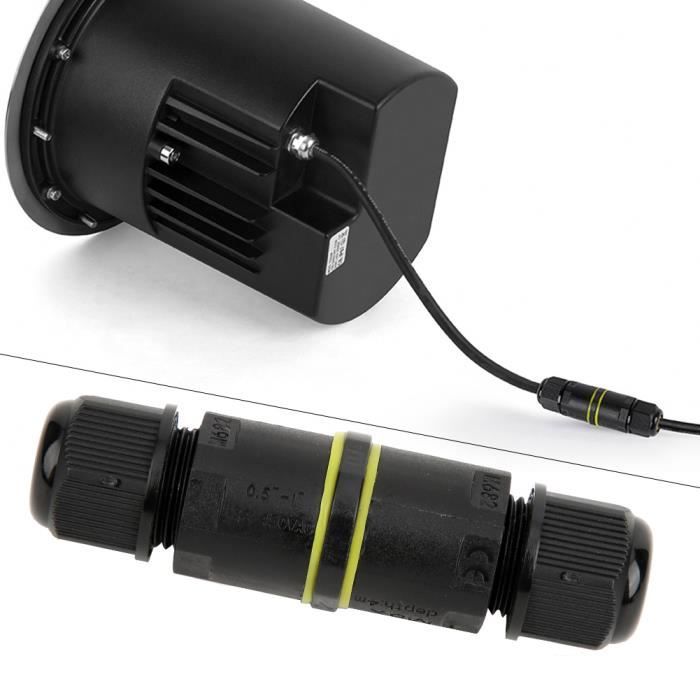

Une solution de prolongement électrique sans gel ni résine, ce connecteur electrique rapide démontable vous simplifie la vie, il est adapté à tous vos besoins de raccordement électrique étanche IP68, usage en aérien, immergée ou enterré, avec une installation rapide et efficace.

Les jonctions distribuées par ACLP sont de fabrication européenne. Cela assure un haut niveau de qualité par rapport à tous les produits fabriqués en Chine et que vous trouvez à petits prix sur de nombreux sites e-commerces généralistes … Dans votre calcul de coût de revient, si vous ajoutez le coût de la destruction de votre bien (appareil électrique, incendie maison, …) ou le risque d’accident (électrisation, …), le léger surcoût d’achat d’un produit fabriqué en Europe vous paraît bien dérisoire.

Domaines d’application du Connecteur Electrique Rapide

Le connecteur electrique rapide est idéal pour les travaux de raccordement ou de connexion de câbles électriques dans les milieux où les conditions exigent un haut degré d'étanchéité et de résistance à la poussière, à l'humidité et à l'eau. Ce produit trouve place dans différents domaines :

• Dans un jardin, pour une connexion électrique étanche des éclairages ou fontaines.

• Pour des équipements sonores aux installations électriques.

• Pour des protecteurs de surtension.

• Utilisé pour un câblage électrique pour connecter les commutateurs.

Il est également possible d’immerger ce connecteur electrique rapide dans une piscine ou un bassin afin d’alimenter un projecteur led piscine.

Caractéristiques du Connecteur Electrique Rapide

Le connecteur electrique rapide se caractérise par son petit format mais aussi par :

• La résistance à la corrosion, antistatique, bonnes performances d’isolation et longue durée de vie.

• La classe d'étanchéité et de poussières IP 68.

• Particulièrement fiable.

• La polyvalence, pour la maison, la cour et le jardin.

• Conforme aux normes strictes de contrôle de la qualité, facile à installer et à utiliser.

• La jonction électrique étanche est fabriquée avec des matériaux de haute qualité et durables. Elle convient idéalement pour des connectiques extérieures.

Avantages du Connecteur Electrique Rapide

Le connecteur electrique rapide présente de nombreux avantages pour les installateurs industriels, les constructeurs de machines et les intégrateurs de systèmes. Nos jonctions électriques sont issues de la gamme TEEfamily du fabricant Techno. La gamme de Techno comprend des connecteurs circulaires en plastique, des systèmes de distribution de puissance et de signal pour le câblage sur le terrain ou les assemblages de câbles, ainsi que des systèmes de contention et de fixation du câblage. Le choix de la bonne connexion dépend du projet, de l'application et de l'environnement. Techno propose une large gamme de solutions d'interconnexion performantes. Sa production entièrement italienne comprend la conception, l'ingénierie et la production de solutions de connexion avec des matériaux de grande qualité pour garantir la continuité opérationnelle même en présence de conditions environnementales agressives, de températures élevées et basses, de corrosion et de détérioration chimique.

Les connecteurs électriques en ligne et en dérivation, exempts de composants en résine ou en gel, sont résistants à l'eau et à la poussière et peuvent être recontrôlés et réaccessibles, même après de longues périodes de fonctionnement. Idéal pour les connexions dans les petits espaces et avec un haut degré de protection (IP6x).

Le Connecteur Electrique Rapide en constante évolution

Choisissez le meilleur pour votre installation, quel que soit son emplacement. TEEfamily ® Industry répond à la demande croissante de solutions de connecteur electrique rapide visant à faire la différence en termes de fiabilité . Avec toute son expérience dans le développement de produits de grande qualité, Techno résout les problèmes d'installation avec des solutions plastiques ergonomiques et rapides. La sécurité des opérateurs et des utilisateurs et l'intégrité de l'installation, même dans des conditions de fonctionnement extrêmes, sont des exigences fondamentales du cahier des charges.

Comment rallonger un fil électrique ?

Avec le temps les besoins et usages domestiques évoluent. Ainsi, il arrive qu’une prise ne soit plus à la bonne place. Fil trop court pour raccorder un appareil électrique fixe ou prise au sol que vous souhaitez remonter ? Dans de nombreux cas, un fil électrique peut être rallongé. Cette opération reste relativement simple. Toutefois, pour éviter toute déconvenue, respectez un certain nombre de précautions. ACLP vous explique les étapes à suivre pour rallonger un fil électrique sans danger.

Rallonger un fil est une opération simple mais pas sans précaution. Rallonger un fil électrique fait partie du bricolage courant lorsqu’on aménage ou qu’on rénove un logement. Cependant, quelques règles sont à suivre à la lettre pour réaliser une installation dans les règles de l’art.

La sécurité avant tout :

lors de travaux sur des câbles sous tension, l'alimentation doit être coupée et la tension du câble doit être contrôlée !

Temporairement, l’usage d’une simple rallonge peut dépanner, le temps de programmer l’intervention nécessaire à votre confort et sécurité.

Le jour J, avant de manipuler votre installation électrique, coupez l’alimentation de la prise concernée au tableau électrique. Dans le doute, vous pouvez couper l’alimentation générale avec le disjoncteur.

Trop d’accidents lors de travaux domestiques sont dus à une simple négligence. Toute intervention sur le réseau électrique domestique doit être réalisée avec la plus grande prudence.

De quel matériel avez-vous besoin?

Pour rallonger un fil électrique, il convient de s’équiper du bon matériel. Après mesure, munissez-vous de la bonne distance de câble adapté au type de rallonge souhaitée.

Il vous faut une pince coupante et une pince à dénuder pour préparer vos fils. Vous avez également besoin de différents tournevis pour démonter la prise et raccorder les fils.

Selon le type de rallonge souhaitée, il vous faut un domino, un connecteur type connecteur electrique rapide, ou un boîtier de dérivation. Pour une finition plus propre, sortez le nécessaire à soudure : fer à souder, étain et ruban auto-amalgamant.

Courant coupé et outils à portée de main : il ne reste plus qu'à procéder au rallongement de votre fil électrique.

Déroulement des opérations

Plusieurs options s’offrent à vous pour rallonger un fil électrique. A noter que certains câbles, notamment pour le gros ampérage, exigent l’intervention d’un professionnel.

Souvent, l’opération nécessite l’installation d’une nouvelle prise. Celle-ci peut être encastrée avec une saignée murale. Plus simple mais pas toujours esthétique, l’autre solution reste la pose de baguettes pour faire passer les câbles.

Technique du domino

Un domino est très utile pour rallonger un fil électrique. Commencez par démonter précautionneusement la prise et repérez le fil à rallonger. Puis dénudez avec soin les fils du câble à rallonger. Faites rentrer dans le domino les fils existants en les faisant coïncider avec ceux de la rallonge. Vissez-les pour qu’ils soient fixés correctement. L'inconvénient de cette solution est que la connexion n’est pas étanche.

Recours au Connecteur Electrique Rapide

Dans certains cas, l’utilisation d’un connecteur type connecteur electrique rapide peut être pratique. Le montage suit le même principe à la différence que le raccordement est beaucoup plus simple. Ci-dessous les opérations :

• glisser le presse étoupe et corps du connecteur sur le premier câble.

• glisser le 2ème presse étoupe sur le 2ème câble.

• connecter les 3 fils dénudés du  premier câble dans le domino ou sucre.

• connecter les 3 fils dénudés du deuxième câble en faisant correspondre les couleurs dans la deuxième partie du sucre.

• bien serrer les vis sur tous les conducteurs.

• Avant de tout refermer, vérifiez tout de même manuellement que les fils ne bougent pas lorsque vous tirez dessus.

• serrer modérément les 2 presses étoupes sur le corps tout en enfermant le sucre.

• La connexion électrique est réalisée.

Simple soudure

Le rallongement d’un fil électrique peut également se faire sans domino ou jonction électrique étanche. Dans ce cas, une soudure réalisée avec soin suffit.

La simplicité de l’intervention dépend de plusieurs facteurs : état d’origine, ancienneté, distance souhaitée, choix de la pose… Rallonger de quelques mètres ou raccorder toute une pièce : les méthodes diffèrent. Chaque opération nécessite d’avoir les bons outils, quelques notions techniques et de respecter les règles de sécurité.

Une mauvaise installation peut causer un court-circuit et endommager votre système électrique. Toute intervention doit respecter les normes en vigueur. Une intervention non conforme peut engager votre responsabilité ou causer un défaut d’assurance.

Autre exemple d’utilisation d’un Connecteur Electrique Rapide

Si en taillant votre haie, vous avez coupé la rallonge électrique, vous pouvez réparer la rallonge électrique en utilisant une connecteur electrique rapide https://youtu.be/VAu7rtDvu2E

Le Connecteur Electrique Rapide vulgarise la réalisation d’une connexion électrique

L’arrivée sur le marché de la connexion électrique du connecteur electrique rapide a considérablement simplifié et vulgarisé cette opération technique. En effet, moyennant quelques opérations préalables de sécurité telles que disjoncter au tableau électrique le courant, vérifier l’absence de tension avec un VAT, porter des gants, et des lunettes de sécurité, vous pouvez vous-même sans être un professionnel, réaliser votre connexion.

Vous n’êtes pas bricoleur et vous souhaitez éviter toute mauvaise surprise ? Faites appel à un professionnel en contactant un de nos experts ACLP.
