Boite de jonction électrique à résine avec connecteurs

Boite de jonction

Les boîtes de jonction avec résine à couler sont des solutions simples et efficaces pour un raccordement électrique. la boite de jonction est principalement utilisée pour la jonction ou la dérivation de vos câbles électriques, elle est adaptée pour l'étanchéité et l’isolation des accessoires de raccordement électrique en basse tension dans laquelle une excellente rigidité électrique est particulièrement nécessaire.

ACLP vous propose différents types de boîtes de jonction, pour répondre à tous vos besoins, les boîtes avec ou sans connecteurs, boîte de dérivation, boite de dérivation en T avec ou sans connecteurs, et la boite fine sans connecteurs.

Nos experts sont à votre écoute pour toutes demandes spécifiques ou conseil d’utilisation.

La contenance de la boite de jonction

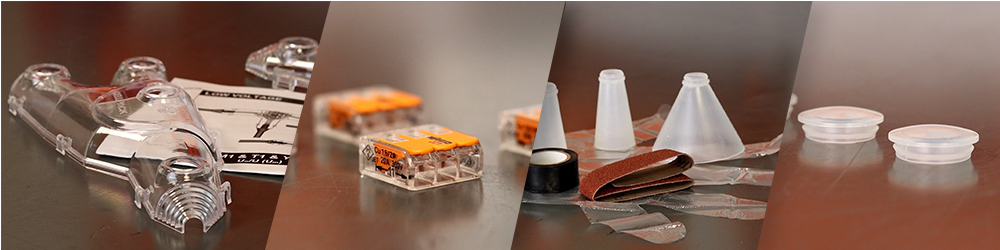

La boite de jonction est généralement livré en kit qui contient :

• La boite transparente anti-chocs.

• La résine à couler emballée dans un sachet mélangeur pratique bi-compartiment dosée et prête à être mélangée.

• Les raccords à visser.

• Les accessoires nécessaire pour le montage (ruban isolant, entonnoir, gants de protection et une notice de montage)

Caractéristiques de la boite de jonction

Une boite de jonction est une enveloppe isolante qui accueille les connexions , elle se caractérise par :

• Dimension compacte.

• Visibilité de la connexion avant coulée.

• Coquilles en matière plastique de grande qualité, transparentes et résistantes aux chocs.

• Immédiatement opérationnelle.

• Montage simple et rapide, d'où un gain de temps et de coûts.

• Grande ouverture pour un coulage facile.

• Bonne résistance aux agents chimiques.

• Résistante aux terres alcalines.

• Résistante aux rayons UV.

• Étanche longitudinalement et transversalement.

• Une bonne tenue mécanique et isolation électrique.

Les applications de la boite jonction

La boite de jonction peut être utilisée en :

• Intérieur.

• Extérieur.

• Ligne souterraine.

• sous-marin.

Comment utiliser une boite de jonction

La boite de jonction avec résine est très utile pour tous les raccordement électrique, notamment pour une jonction entre une pompe immergée et le câble de l’alimentation, pour le faire il faut :

1. Séparer les deux parties du connecteur et introduire chaque câble dans l'orifice latéral correspondant.

2. Raccorder les câbles à l’aide de bornes tubulaires.

3. Joindre les deux parties du connecteur en plastique pour refermer le raccord

4. Placer le ruban vulcanisé noir fourni en l’étirant autour des deux extrémités du connecteur, autour des câbles et le long du boîtier.

5. Mélanger les deux composants de la résine en retirant le séparateur au milieu, agitez pendant 1 minute pour obtenir un mélange homogène.

6. Verser le mélange dans la boite de jonction, attendre 10 à 20 minutes afin que la résine soit bien solidifiée.

Capacité de la boite de jonction

Boîte de dérivation : Convient pour trois câbles, avec jusqu'à cinq conducteurs chacun.

Boite de jonction : Convient pour deux câbles, avec jusqu'à cinq conducteurs chacun.

Pour vos projets, veuillez contacter un de nos experts ACLP par téléphone, mail ou chat.
